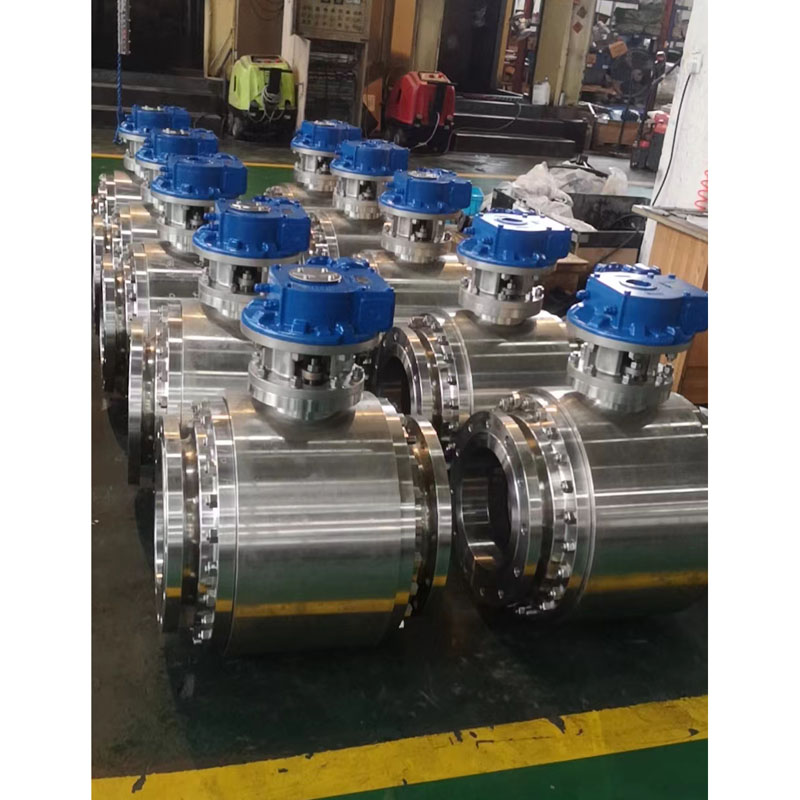

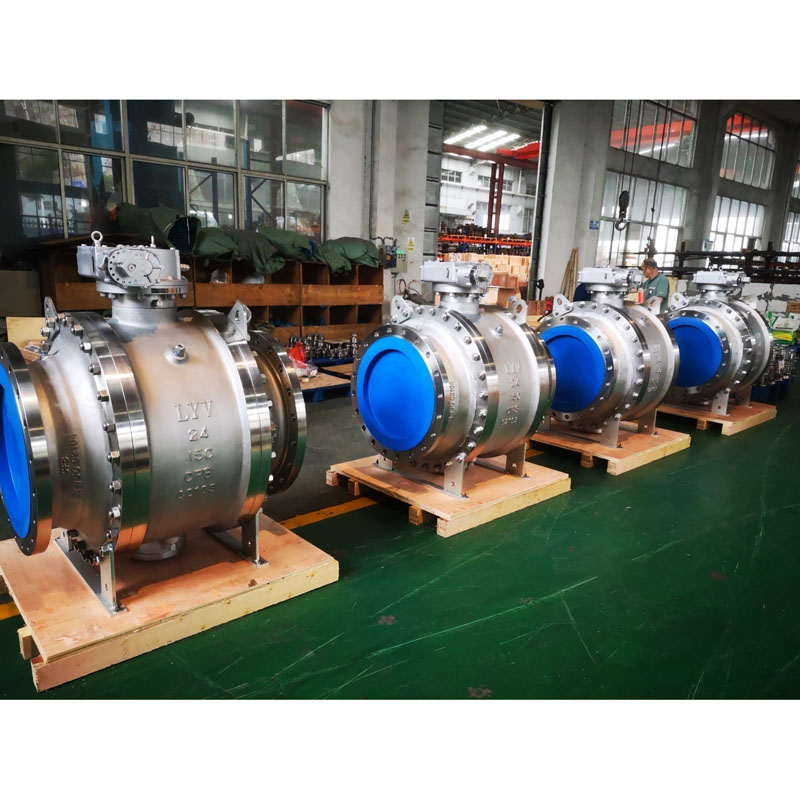

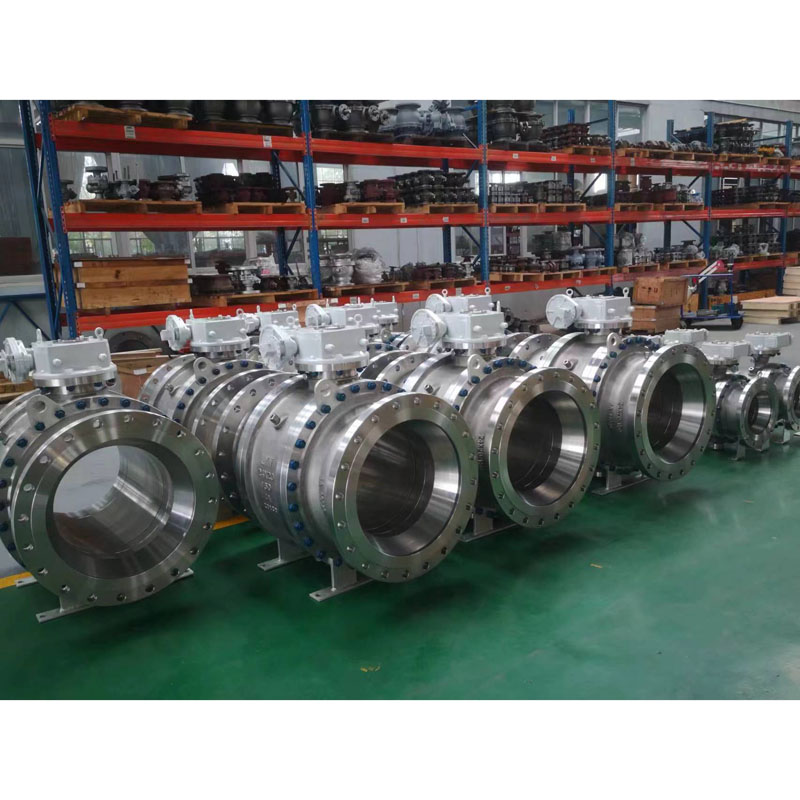

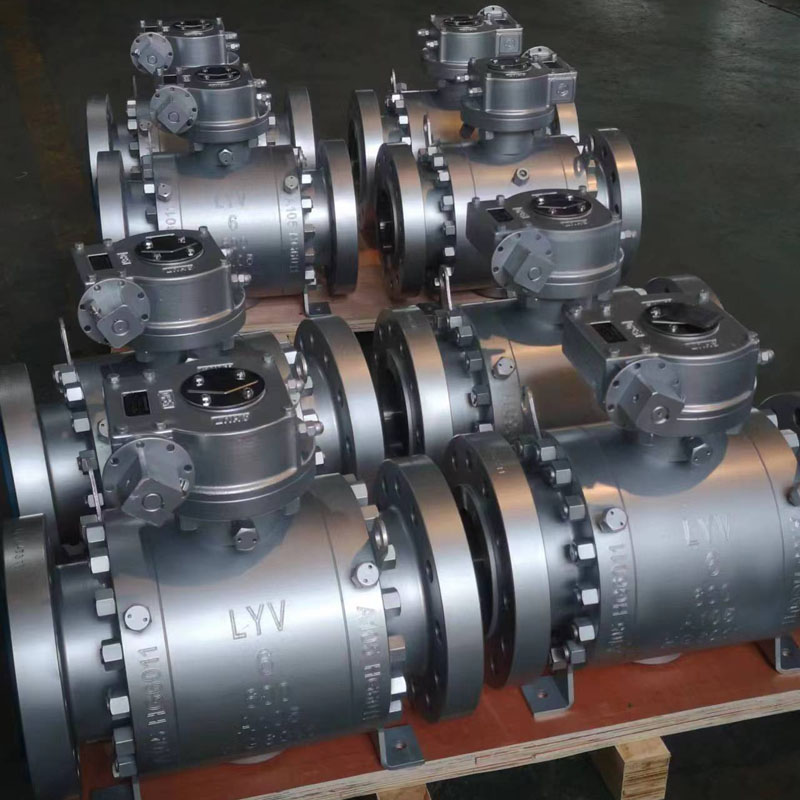

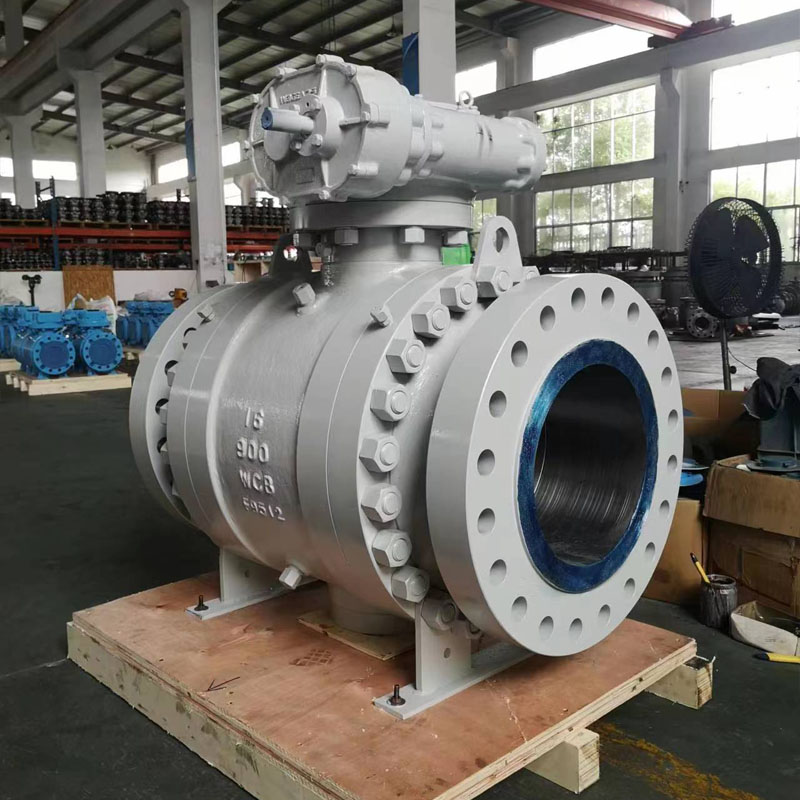

ダブルブロックおよびブリードトラニオン形ボールバルブ

LYV® の高品質ダブルブロックおよびブリードトラニオン搭載ボールバルブ (DBB バルブ) は、サイズインチから 48 インチ、作動圧力 ANSI 150 ポンドから ANSI 1500 ポンドに対応しており、さまざまな種類の作業要件環境に適しています。お問い合わせをいただければ、お得な価格をご提案させていただきます。

DBB ダブルボールバルブは、従来のパイプラインシステムの複数のバルブ間の複雑な接続を置き換えるように設計されており、システム内の漏れを減らし、迅速な排出と遮断機能を実現します。また、DBB ダブルボールバルブは設置スペースの制限を節約し、設置プログラムを簡素化し、パイプシステムの圧力を下げ、機器の清掃とメンテナンスに便利です。

設計とテストの国際標準:

設計規格 : ISO 14313/ASME B 16.34 /API 6D

検査および試験規格 : API 598/API 6D

防火試験規格 : API 607/API 6FA

フランジ間長さ : ANSI B 16.10 -ショートパターン/ロングパターン

エンド接続 : ANSI B 16.5 に準拠したフランジ付きエンド、突合せ溶接エンド、ストック溶接エンド。

メーカーのサイズと圧力範囲:

NPS 2 – 48 (ANSI クラス 150LB 用)

NPS 2?～48? (ANSI クラス 300LB 用)

NPS 2 〜 48 (ANSI クラス 600LB 用)

NPS 2?～36? (ANSI クラス 900LB 用)

NPS 2‒24‒ (ANSI クラス 1500LB 用)

NPS 2‒12‒ (ANSI クラス 2500LB 用)

また

DN50～DN1200（PN0.6Mpa、1.6Mpa、PN2.0Mpa、PN2.5Mpa用）

DN50～DN1200（PN4.0Mpa、PN5.0Mpa用）

DN50～DN1200（PN6.3Mpa、PN10.0Mpa用）

DN50～DN900（PN15.0Mpa用）

DN50～DN600（PN25.0Mpa用）

パイプボア:フルボア(FB)/レデュースボア(RB)

構造本体: エンドエントリー

ボンネット/カバータイプ: ボルトボンネット/拡張ボンネット

シートタイプ：ソフトタイプ/ハードシールメタルタイプ

流れの方向: 一方向/双方向

サービス媒体: 天然ガス、石油、水、酸素ガスなど

サービス: SOUR、ISO 15156/NACE MR0175

逃亡者排出: ISO 15848

特徴: 防火設計

静電気防止設計

防噴ステム

ダブルブロックで殺風景なデザイン

ISO 5211 搭載 IPAD

バルブ操作: 手動レバー/ウォームギア/アクチュエータ操作/空気圧アクチュエータ/モータアクチュエータ

MOC (部品表 – BOM) :

ボディ&ボンネット: ASTM A216 WCB/ A 105N (炭素鋼)

: ASTM A352 LCB / LCC / A350 LF2 (低温炭素鋼)

: ASTM A 351 GR. CF8/CF8M/A182 F304/F316(SS304/SS316)(ステンレス)

: ASTM A 351 GR. CF3/CF3M/A182 F304L/F316L(ステンレス)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (二相ステンレス鋼)

ソリッドボール : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (二相ステンレス鋼)

注：ハーシールメタルシートタイプ ボール表面処理：ENP、HCR、WC、溶接 Ni60/Ni55

ステム : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

メタルシートリング：ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

注：ハーシールメタルシートタイプシートリング表面処理：ENP、HCR、WC、溶接Ni60/Ni55

シートシーリング : PTFE バージン / 25% ガラス充填 PTFE – GFT / カーボン充填 PTFE – CFT

: PEEK / デルリン / Grafoil – グラファイトリング

グランドパッキン : PTFE バージン / 25% ガラス充填 PTFE – GFT / カーボン充填 PTFE – CFT

：グラフォイル – グラファイトリング

トラニオン形ボールバルブとは何ですか？

トラニオンに取り付けられたボールバルブは、パイプライン内の流体の流れを止めるのに役立つ四半期ごとに回転するバルブです。トラニオン形ボールバルブのユニークな特徴は、中心に円形または球形のディスクが配置されていることです。これは回転を続けて流れを止めたり始めたりします。
