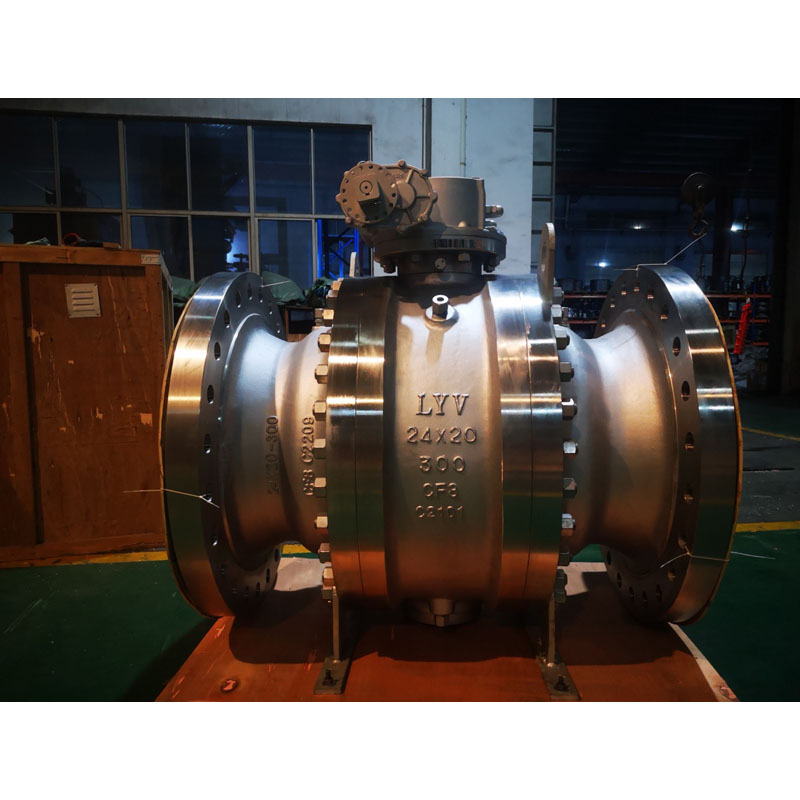

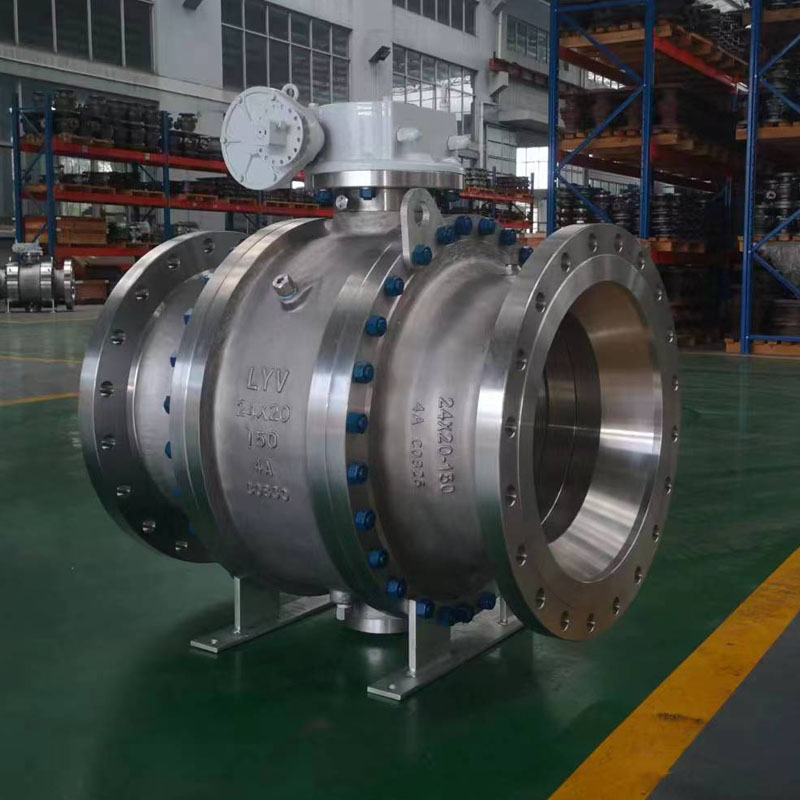

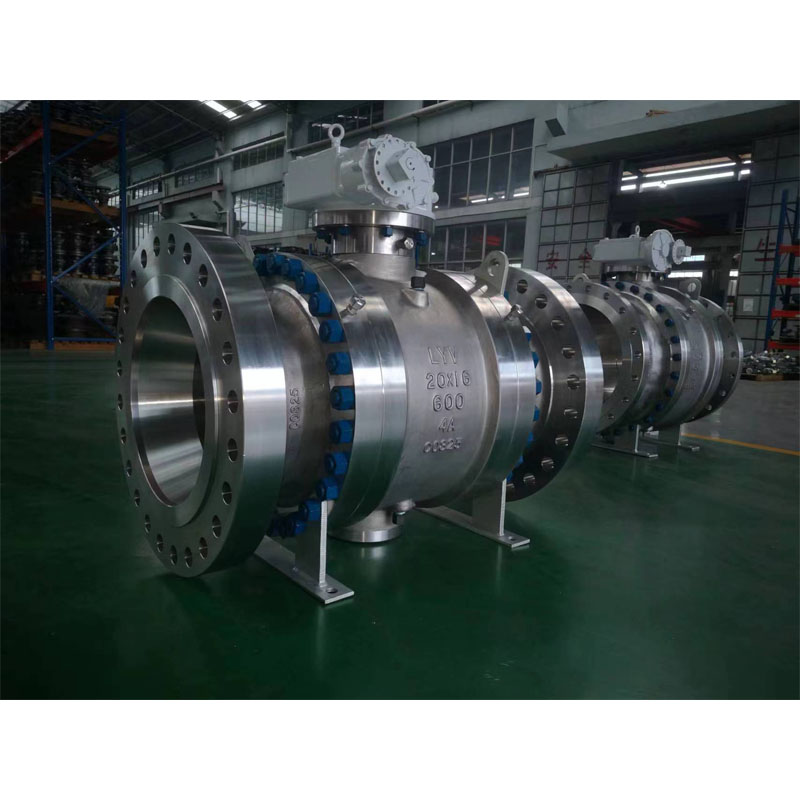

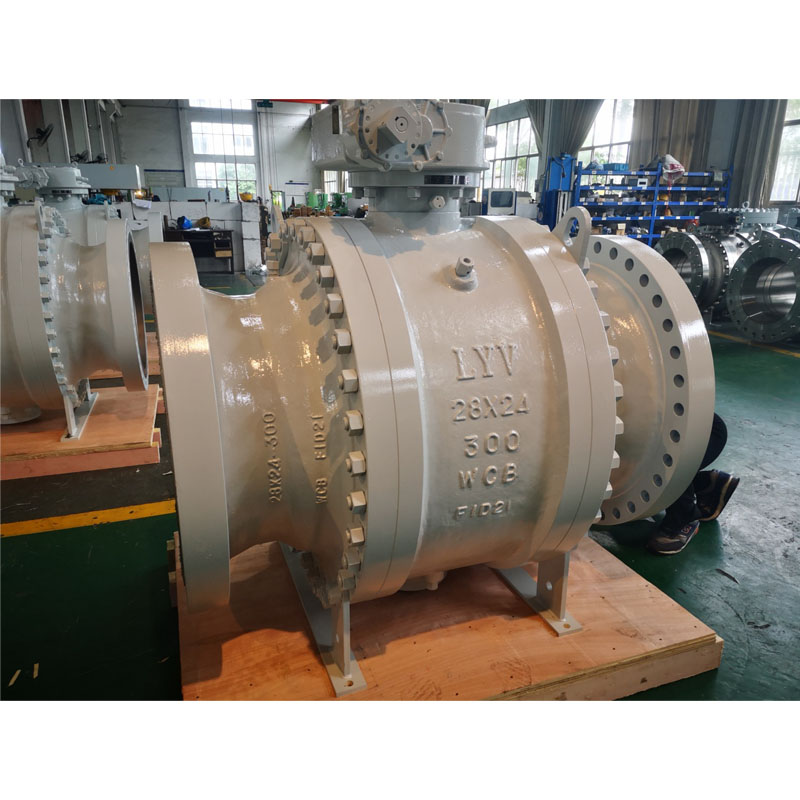

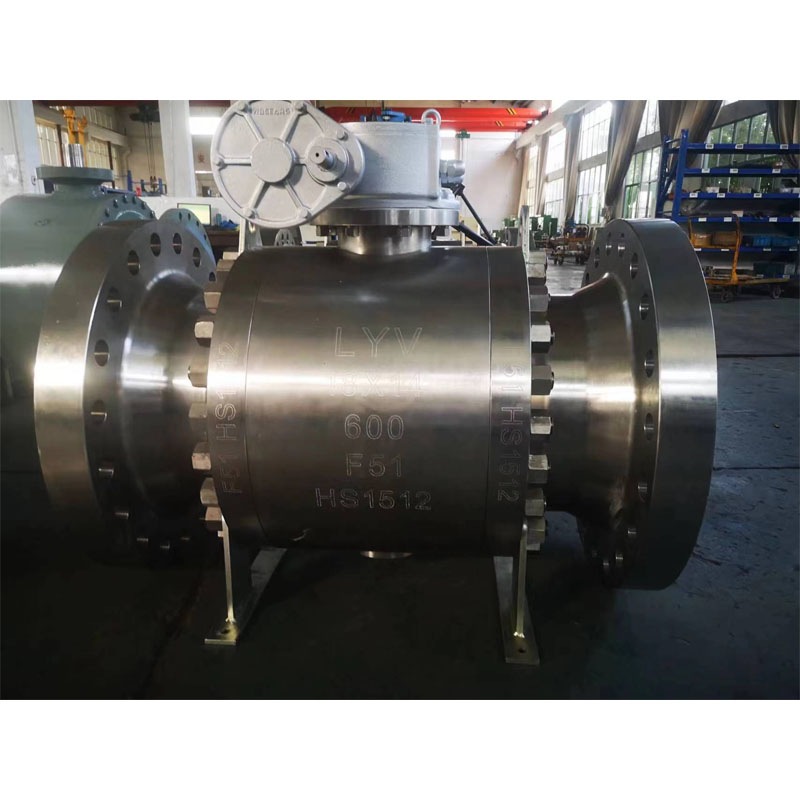

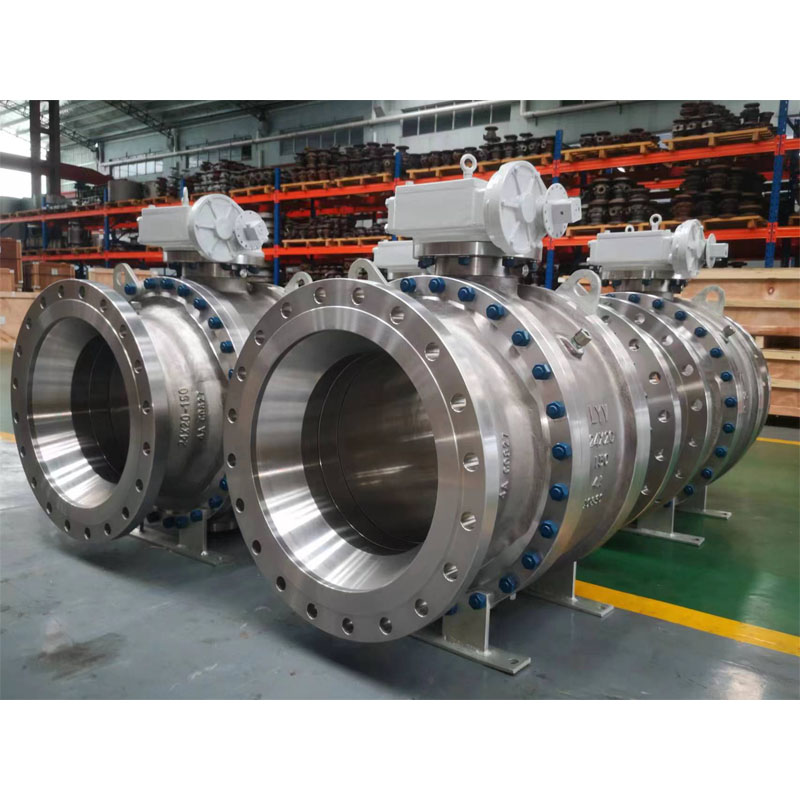

レデュースボアトラニオン形ボールバルブ

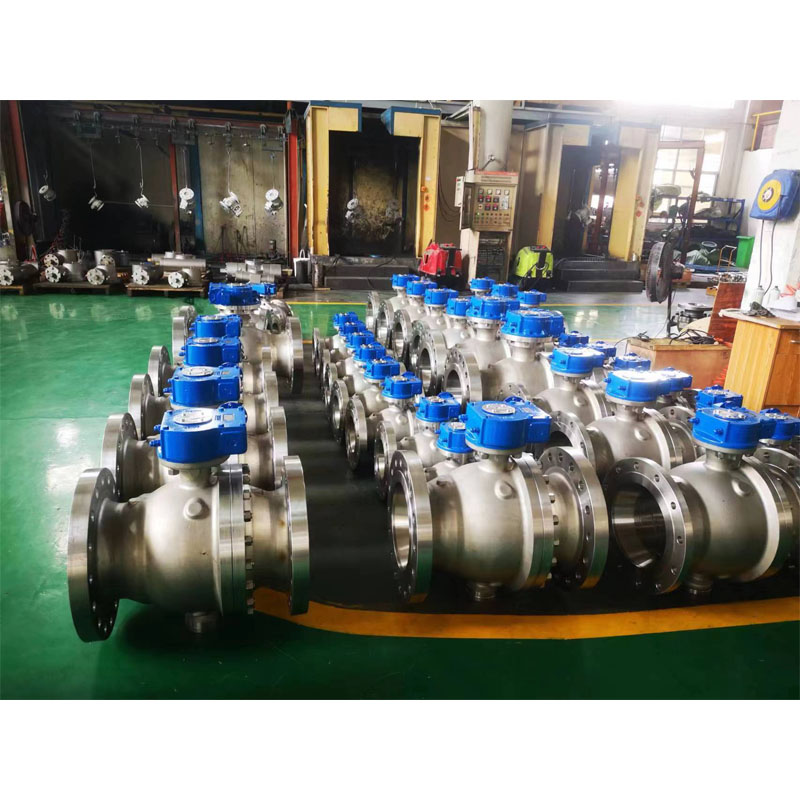

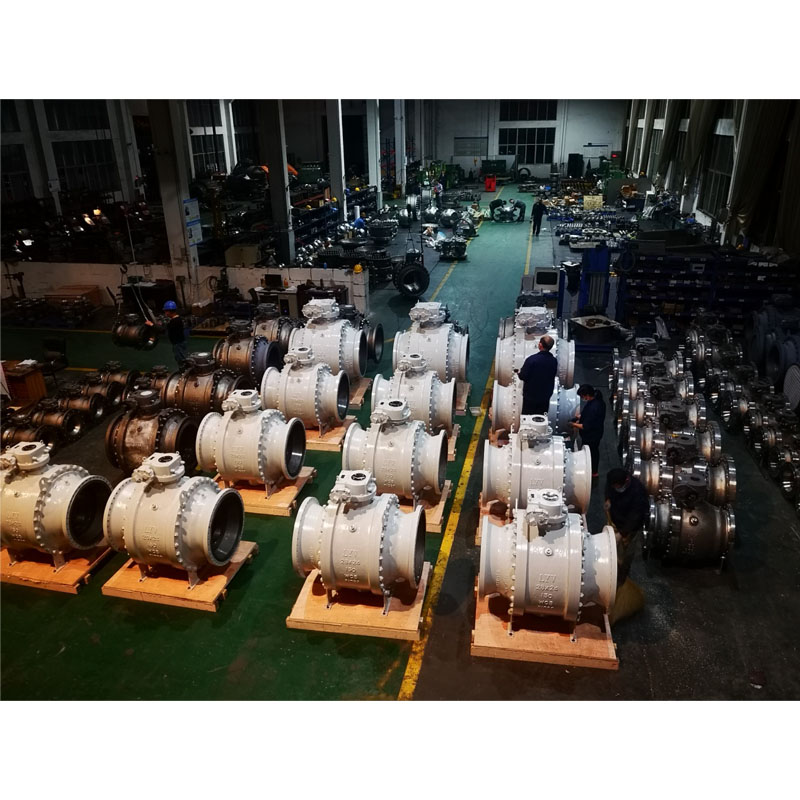

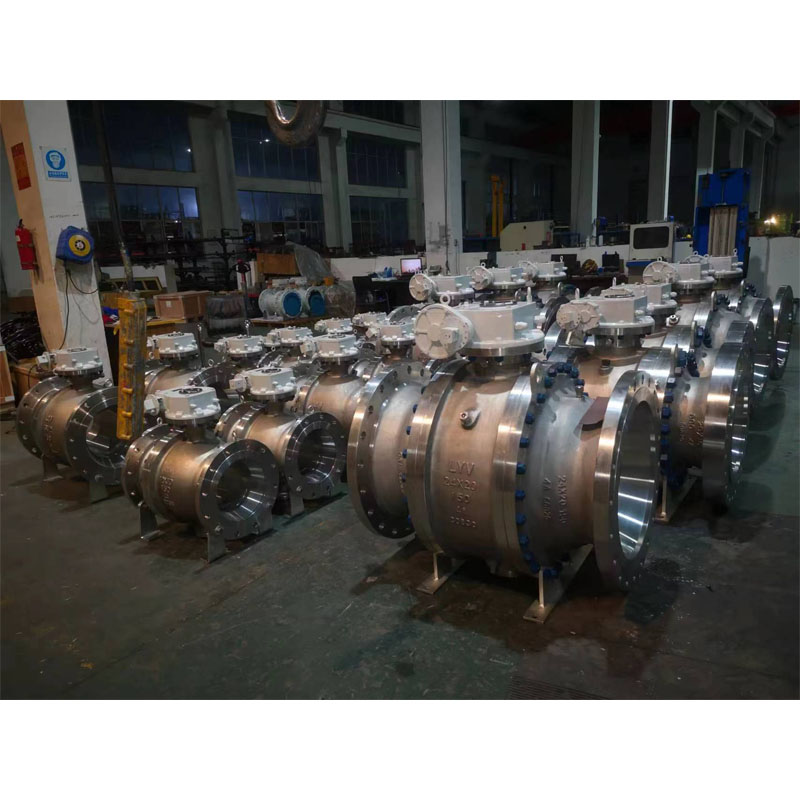

LYV のリデュースボアトラニオン搭載ボールバルブは、高い安全性と競争力のある価格により好まれています。当社は、南東アイサ、中東、ロシアなどに向けて、大型および高使用圧力用のバルブを生産しています。通常、レデュースボアバルブは、同じサイズのフルボアボールバルブと比較して約30％軽量であり、レデュースボアトラニオンに取り付けられたボールバルブは、パイプラインの安全な動作を保証し、パイプラインシステム全体の購入コストも保証します。

トラニオンマウントレデュースボアボールバルブは、ダブルブロックアンドブリードタイプまたはダブルピストンタイプで設計されており、ステムとシートの両方に本体キャビティへのシーラント注入システムが装備されているため、上流と下流の両方の端から排出でき、シートやステムを防ぎます。漏れ。

設計とテストの国際標準:

設計規格 : ISO 14313/ASME B 16.34 /API 6D

検査および試験規格 : API 598/API 6D

防火試験規格 : API 607/API 6FA

フランジ間長さ : ANSI B 16.10 -ショートパターン/ロングパターン

エンド接続 : ANSI B 16.5 に準拠したフランジ付きエンド、突合せ溶接エンド、ストック溶接エンド。

メーカーのサイズと圧力範囲:

NPS 2 – 48 (ANSI クラス 150LB 用)

NPS 2?～48? (ANSI クラス 300LB 用)

NPS 2 〜 48 (ANSI クラス 600LB 用)

NPS 2?～36? (ANSI クラス 900LB 用)

NPS 2‒24‒ (ANSI クラス 1500LB 用)

NPS 2‒12‒ (ANSI クラス 2500LB 用)

パイプ口径：レデュースボア(RB)

構造本体: エンドエントリー

ボンネット/カバータイプ: ボルトボンネット/拡張ボンネット

シートタイプ：ソフトタイプ/ハードシールメタルタイプ

流れの方向: 一方向/双方向

サービス媒体: 天然ガス、石油、水、酸素ガスなど

サービス: SOUR、ISO 15156/NACE MR0175

逃亡者排出: ISO 15848

特徴: 防火設計

静電気防止設計

防噴ステム

ダブルブロックで殺風景なデザイン

ISO 5211 搭載 IPAD

バルブ操作: 手動レバー/ウォームギア/アクチュエータ操作/空気圧アクチュエータ/モータアクチュエータ

MOC (部品表 – BOM) :

ボディ&ボンネット: ASTM A 216 GR. WCB /ASTM A105N (炭素鋼)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (低温炭素鋼)

: ASTM A 351 GR. CF8/CF8M(SS304/SS316)(ステンレス)

:ASTM A 351 GR. CF3/CF3M(SS304L/SS316L)(ステンレス)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (二相ステンレス鋼)

ソリッドボール : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

注：ハーシールメタルシートタイプ ボール表面処理：ENP、HCR、WC、溶接 Ni60/Ni55

ステム : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

メタルシートリング: ASTM A105N+ENP/A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

注：ハーシールメタルシートタイプシートリング表面処理：ENP、HCR、WC、溶接Ni60/Ni55

シートシーリング : PTFE バージン / 25% ガラス充填 PTFE – GFT / カーボン充填 PTFE – CFT

: PEEK / デルリン / Grafoil – グラファイトリング

グランドパッキン : PTFE バージン / 25% ガラス充填 PTFE – GFT / カーボン充填 PTFE – CFT

：グラフォイル – グラファイトリング

レデュースボアボールバルブとは何ですか?

レデュースボアボールバルブは、バルブのフランジ寸法がパイプの直径と一致しているにもかかわらず、バルブの内径がパイプの直径よりも小さいタイプのボールバルブです。動作要件は、バルブの詰まりを避けるために、乱流と流体の流量が大きな懸念事項ではなく、粒子の蓄積が発生する可能性が低い場所であることです。

内径が小さくなると、バルブハウジングとボールのサイズも小さくなるため、レデュースボアボールバルブの占有体積が小さくなり、設置時の占有スペースが小さくなります。さらに、より小さなハウジングとボールの材料費はより安くなり、最終製品のコストに影響を及ぼし、パイプラインシステム全体のコストを削減します。
