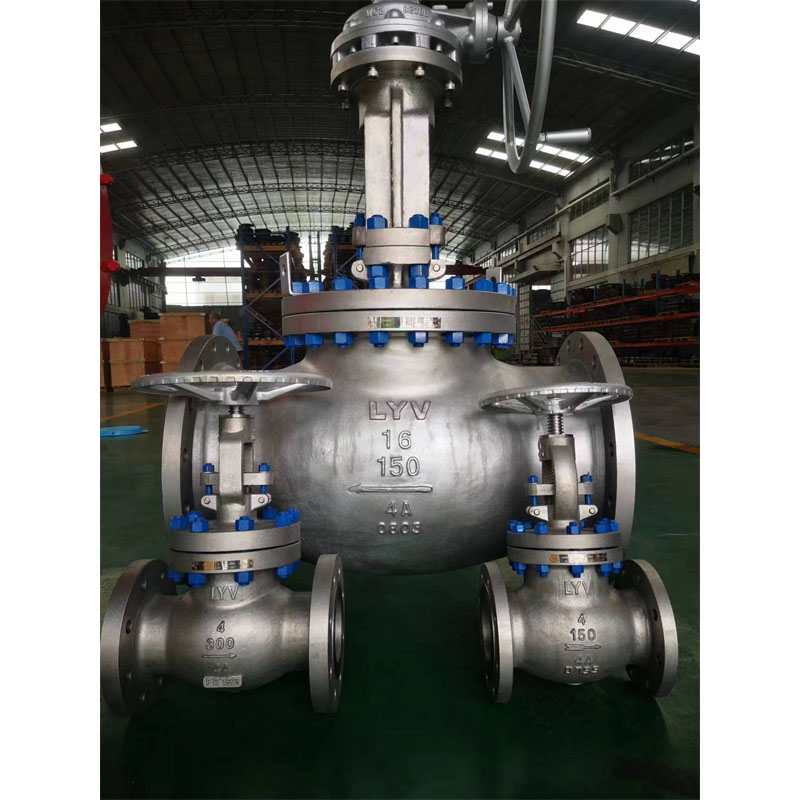

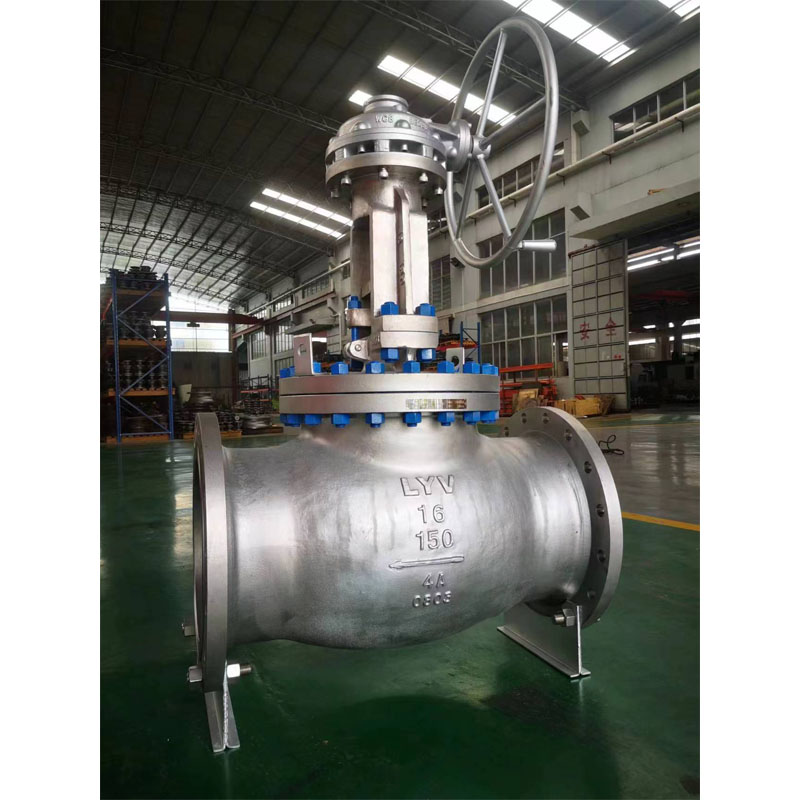

鋳鋼製グローブバルブ

LYV®は、鋳鋼製グローブバルブを卸売できる中国の鋳鋼製グローブバルブメーカーとサプライヤーです。私たちはあなたのためにプロフェッショナルなサービスとより良い価格を提供できます。鋳鋼製グローブバルブは、オンオフサービスに使用するのに優れたバルブであり、頻繁なサイクルや、開位置と閉位置の間の任意の量または体積の流体の制御にも非常に適しています。

鋳鋼製グローブバルブは、その丸い球形の本体の形状からその名前が付けられており、流れに逆らってディスクを動かして通路を開いたり、閉じたり、部分的に遮断したりすることで、液体やガスの流れを調整するように設計されています。遮断機能は、ゲートバルブの場合のように流れに沿ってディスクを動かすのではなく、流れに逆らってディスクを動かすことによって実現されます。

設計とテストの国際標準:

設計規格：BS1873

検査および試験規格 : API 598

フランジ間長さ : ANSI B 16.10

エンド接続 : ANSI B 16.5 に準拠したフランジ付きエンド、突合せ溶接エンド、ストック溶接エンド。

メーカーのサイズと圧力範囲:

NPS 2‒20‒ (ANSI クラス 150LB 用)

NPS 2‒20‒ (ANSI クラス 300LB 用)

NPS 2‒16‒ (ANSI クラス 600LB 用)

NPS 2‒16‒ (ANSI クラス 900LB 用)

NPS 2 〜 12 (ANSI クラス 1500LB 用)

NPS 2‒12‒ (ANSI クラス 2500LB 用)

構造本体: 外ネジとヨーク(OS&Y)

ボンネット/カバーのタイプ: ボルト式ボンネット (BB) / 加圧シールボンネット (PSB)

シートタイプ：ハードシールメタルタイプ

ステムタイプ: リングステム

ガスケット: うず巻ガスケット

流れの方向: 一方向

サービス媒体: 天然ガス、石油、水、ガスなど

逃亡者排出: ISO 15848

バルブ操作: ハンドホイール / ウォームギア / モーターアクチュエーター

MOC (部品表 – BOM) :

ボディ&ボンネット: ASTM A 216 GR. WCB（炭素鋼）

: ASTM A352 LCB / LCC (低温炭素鋼)

: ASTM A217 WC1/ WC6/ WC9/ C5 (高温用炭素鋼)

: ASTM A 351 GR. CF8/CF8M(SS304/SS316)(ステンレス)

: ASTM A 351 GR. CF3/CF3M(SS304L/SS316L)(ステンレス)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (二相ステンレス鋼)

ディスク : ASTM A216 GR.WCB / ASTM A105N

: ASTM A352 LCB / LCC

: ASTM A217 WC1/ WC6/ WC9/ C5

: ASTM A 351 GR. CF8/CF8M(SS304/SS316)

: ASTM A 351 GR. CF3/CF3M(SS304L/SS316L)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A

ステム : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

ガスケット：SSうず巻+グラファイト、またはSSうず巻+PTFE、または強化PTFE

グランドパッキン : フレキシブルグラファイト/PTFE
