LYV®工業用バルブの専門メーカーである は、

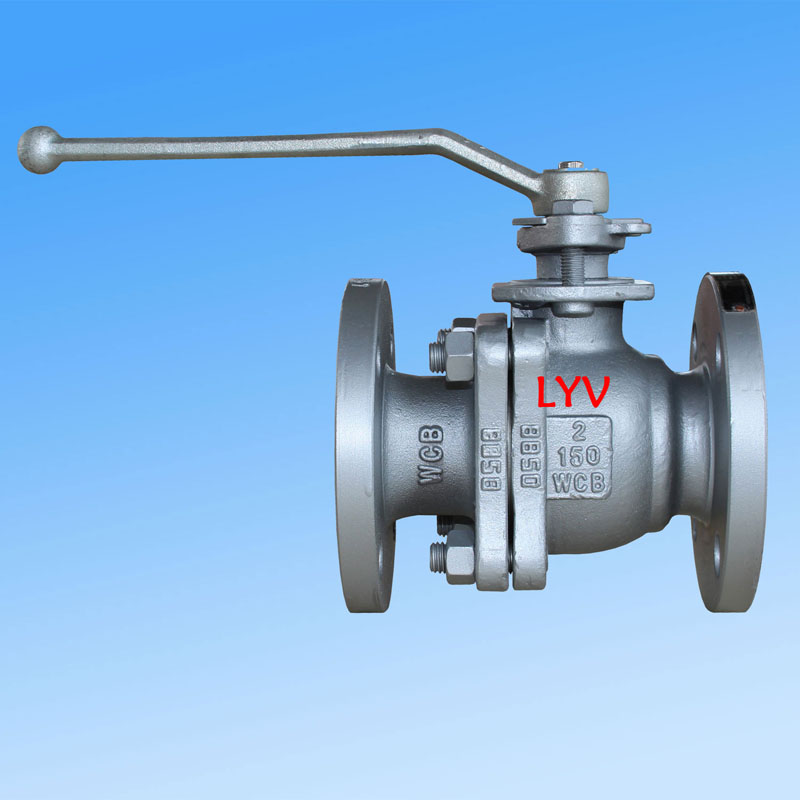

2ピースフローティングボールバルブ、工業用配管システムで最も広く使用されているバルブ タイプの 1 つです。同社は、北米、東南アジア、ロシア、中東などの市場にバルブを輸出しています。 CNC 加工装置と熟練した労働力を備えた LYV® は、年間 50,000 個を超えるバルブの生産能力を備えており、標準要件とカスタム要件の両方をサポートしています。
設計と施工
2ピースフローティングボールバルブは、フローティングボール設計の分割ボディ構造を特徴としています。に従って設計されていますISO 17292、API 608、および API 6D規格。このバルブは、エンドエントリーボディ構造のフルボア (FB) またはレデュースボア (RB) 構成で利用できます。ボンネットのオプションにはボルト締めボンネットまたは拡張ボンネットが含まれ、シートのタイプにはソフトシートまたはハードシールメタルのバリエーションが用意されています。流れの方向は一方向または双方向にすることができ、さまざまなプロセス要件に柔軟に対応できます。
サイズと圧力範囲
| 圧力クラス |
サイズ範囲 (NPS) |
サイズ範囲 (DN) |
| ANSIクラス150LB |
1/2インチ～10インチ |
DN15 – DN250 |
| ANSIクラス300LB |
1/2インチ～8インチ |
DN15 – DN200 |
| ANSIクラス600LB |
1/2インチ～4インチ |
DN15 – DN100 |
注記：PN 定格の場合、バルブは PN0.6、PN1.6、PN2.0、PN2.5 から DN250 までをカバーします。 PN4.0 および PN5.0 は DN200 まで。 PN6.3およびPN10.0からDN100まで。
設計およびテストの基準
| 標準カテゴリ |
参照標準 |
|
設計基準
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
検査と試験
|
API 598 / API 6D |
|
防火試験
|
API 607 / API 6FA |
|
フランジ間長さ
|
ANSI B16.10 – ショートパターン / ロングパターン |
|
エンドコネクション
|
フランジ（ANSI B16.5）、突合せ溶接、ソケット溶接 |
主な特長
-
防火設計– API 607 / API 6FAに準拠
-
静電気防止設計– 安全な動作のために静電気を消散します
-
防噴ステム– 圧力によるステムの飛び出しを防止
-
サービス媒体– 天然ガス、石油、水、酸素、その他の工業用流体
-
サワーサービス– ISO 15156 / NACE MR0175に準拠
-
バルブの動作– 手動レバー、ウォームギア、空圧アクチュエーター、電動アクチュエーター
建設資材 (BOM)
ボディ＆ボンネット
| 材質グレード |
説明 |
| ASTM A216 GR. WCB/A105N |
炭素鋼 |
| ASTM A352 LCB / LCC / A350 LF2 |
低温炭素鋼 |
| ASTM A351 GR. CF8 / CF8M |
SS304/SS316(ステンレス) |
| ASTM A351 GR. CF3/CF3M |
SS304L/SS316L(ステンレス) |
| ASTM A351 Gr. CF8C |
ステンレス鋼 |
| ASTM A890 4A / 5A / 6A |
二相ステンレス鋼 |
ソリッドボール
| 材質グレード |
説明 |
| A105N + ENP / A105N + TCC |
炭素鋼、無電解ニッケルメッキ/タングステンカーバイドコーティング |
| ASTM A182 F304 / F316 |
SS304 / SS316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
ステンレス鋼 |
| ASTM A182 F51 / F53 / F55 |
二相・超二相ステンレス鋼 |
ハードシールメタルシートに関する注意:ボールの表面処理にはENP、HCR、WC、溶接Ni60 / Ni55などがあります。
幹
| 材質グレード |
説明 |
| ASTM A182 F6a |
マルテンサイト系ステンレス鋼 |
| ASTM A182 F304 / F316 / F304L / F316L |
ステンレス鋼 |
| PH17-4 |
析出硬化型ステンレス鋼 |
| ASTM A182 F51 / F53 / F55 |
二相・超二相ステンレス鋼 |
シート、ボディシール、グランドパッキン
| 材料 |
応用 |
| PTFEバージン |
シート/ボディシール/グランドパッキン |
| 25% ガラス充填 PTFE (GFT) |
シート/ボディシール/グランドパッキン |
| カーボン充填 PTFE (CFT) |
シート/ボディシール/グランドパッキン |
| PEEK/デルリン |
シート・ボディシール |
| Grafoil (グラファイトリング) |
シート/ボディシール/グランドパッキン |
アプリケーションとサービス
2 ピース フローティング ボール バルブは、石油およびガス、石油化学、発電、水処理、パイプライン システムなどの幅広い産業用途に適しています。フランジ、突合せ溶接、またはソケット溶接の端部接続が利用可能で、手動または自動アクチュエータで操作できます。 LYV® は、経験豊富なエンジニアリング チームと生産チームの支援を受けて、完全なアフターセールス サポートとタイムリーな納品を提供します。
注記：カスタムの材料の組み合わせ、圧力定格、またはアクチュエータ構成については、プロジェクトの仕様とともに LYV® に直接お問い合わせください。
