2ピースフローティングボールバルブ

LYV®はプロの工業用バルブ メーカーであり、さまざまなバルブをアメリカ、カナダ、東南アジア、ロシア、中東などに輸出しています。CNC 設備と熟練した労働者により、年間 50,000 個以上のバルブを生産でき、フォワーダーとなることを期待しています。信頼できるサプライヤー。

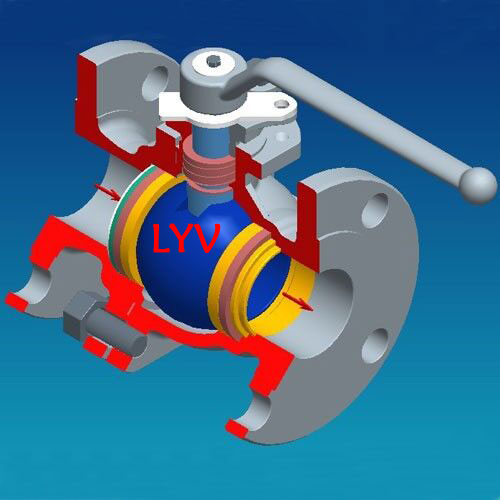

2ピースフローティングボールバルブは、ISO 17292、API 608およびAPI 6Dに従って設計されており、分割ボディ構造のフローティングボールタイプです。

ツーピースボールバルブの設計と試験の国際規格

設計規格 : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

検査および試験規格 : API 598/API 6D

防火試験規格 : API 607/API 6FA

フランジ間長さ : ANSI B 16.10 -ショートパターン/ロングパターン

エンド接続 : ANSI B 16.5 に準拠したフランジ付きエンド、突合せ溶接エンド、ストック溶接エンド。

メーカーのサイズと圧力範囲:

NPS 1/2‒10‒ (ANSI クラス 150LB 用)

NPS 1/2 〜 8 (ANSI クラス 300LB 用)

NPS 1/2 〜 4 (ANSI クラス 600LB 用)

また

DN15～DN250（PN0.6Mpa、1.6Mpa、PN2.0Mpa、PN2.5Mpa用）

DN15～DN200（PN4.0Mpa、PN5.0Mpa用）

DN15～DN100（PN6.3Mpa、PN10.0Mpa用）

パイプボア:フルボア(FB)/レデュースボア(RB)

構造本体: エンドエントリー

ボンネット/カバータイプ: ボルトボンネット/拡張ボンネット

シートタイプ：ソフトタイプ/ハードシールメタルタイプ

流れの方向: 一方向/双方向

サービス媒体: 天然ガス、石油、水、酸素ガスなど

サービス: SOUR、ISO 15156/NACE MR0175

特徴: 防火設計

静電気防止設計

防噴ステム

バルブ操作: 手動レバー/ウォームギア/アクチュエータ操作/空気圧アクチュエータ/電気アクチュエータ

MOC (部品表 – BOM) :

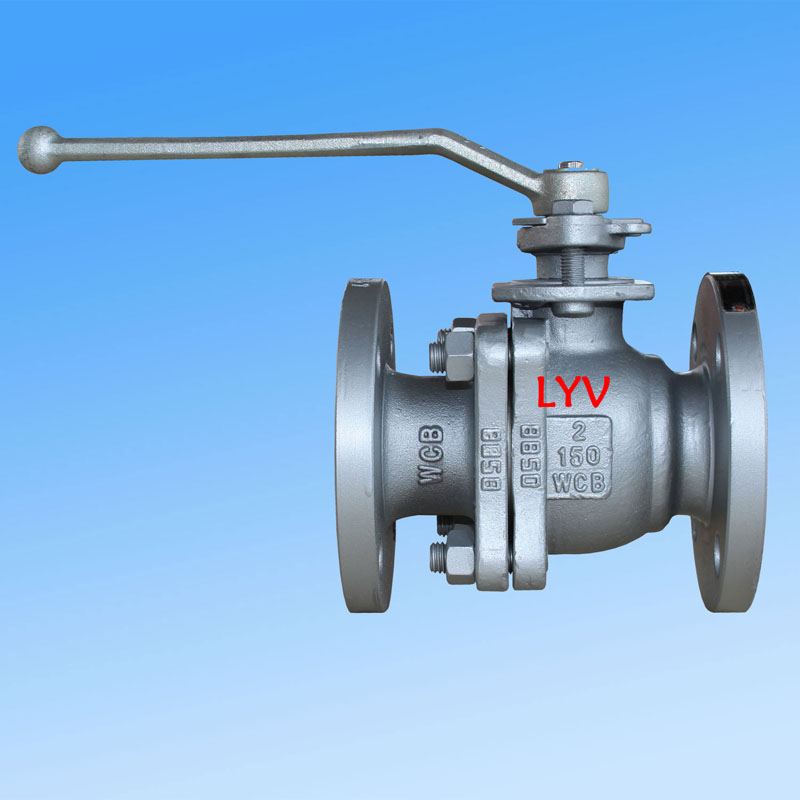

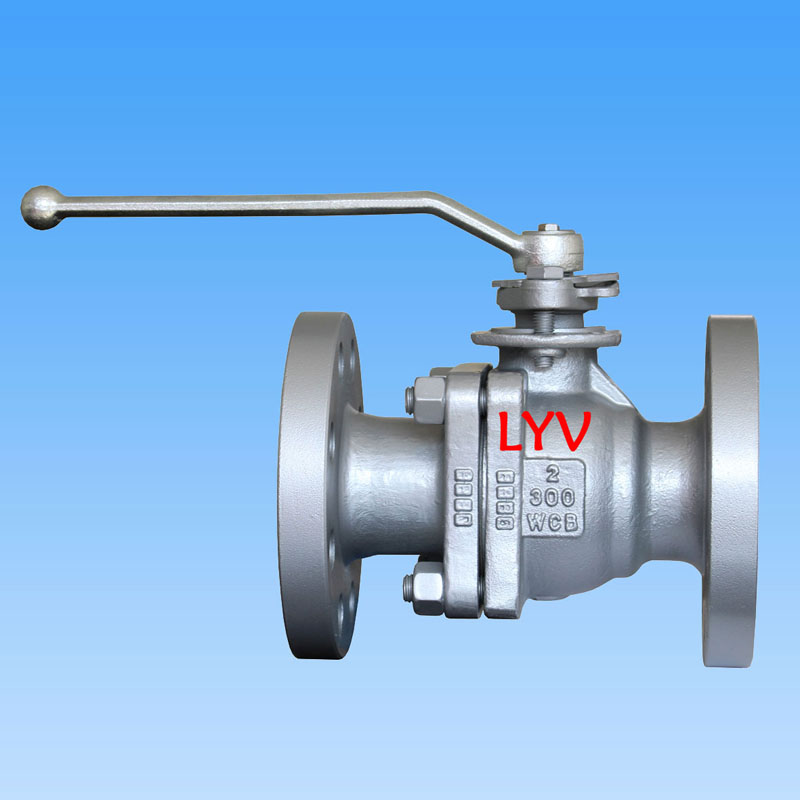

ボディ&ボンネット: ASTM A 216 GR. WCB /ASTM A105N (炭素鋼)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (低温炭素鋼)

: ASTM A 351 GR. CF8/CF8M(SS304/SS316)(ステンレス)

:ASTM A 351 GR. CF3/CF3M(SS304L/SS316L)(ステンレス)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (二相ステンレス鋼)

ソリッドボール : ASTM A105N+ENP/ A105N+TCC

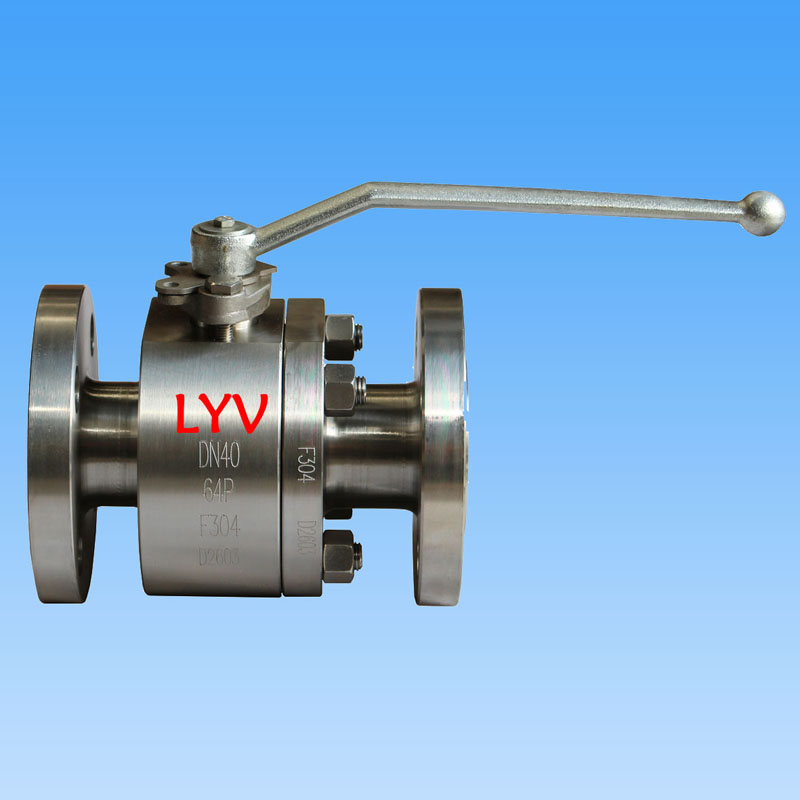

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

注：ハーシールメタルシートタイプ ボール表面処理：ENP、HCR、WC、溶接 Ni60/Ni55

ステム : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

ボールシートおよびボディシール : PTFE バージン / 25% ガラス充填 PTFE – GFT / カーボン充填 PTFE – CFT

: PEEK / デルリン / Grafoil – グラファイトリング

グランドパッキン : PTFE バージン / 25% ガラス充填 PTFE – GFT / カーボン充填 PTFE – CFT

：グラフォイル – グラファイトリング
